PLC远程上下载程序如何实现?plc远程维护方案
发布日期:2024-01-20 08:05     点击次数:114
串口准备工作

一台可联网操作的电脑

一台单网口的远程透传网关及博达远程透传配置工具

网线一条,用于实现网络连接和连接PLC

一台三菱FX3C或FX3U PLC及其编程软件

一根232转换线、232转换头及连接线

一张4G卡或WIFI天线实现通讯(使用4G联网则插入4G SIM卡,WIFI联网则将WIFI天线插入USB口)

第一步 配置静态IP

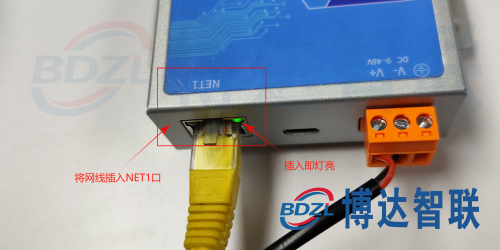

将网关通电,用网线将网关和电脑进行连接;

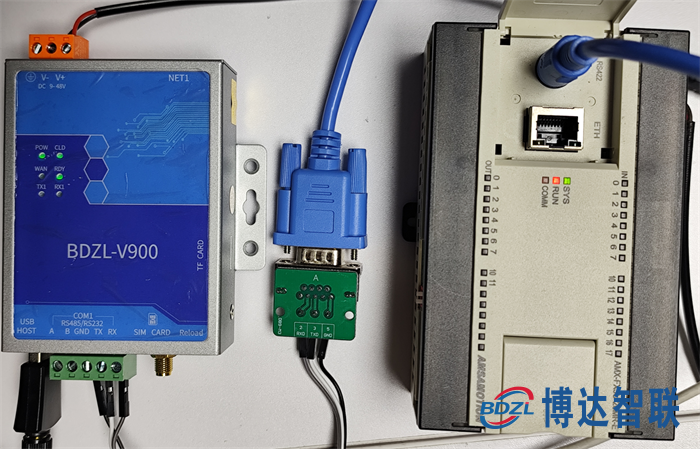

将232转换头连接至232转换线,232转换线的圆口插入PLC中,再使用连接线连接网关对应的COM口(无法连接成功可尝试反接)

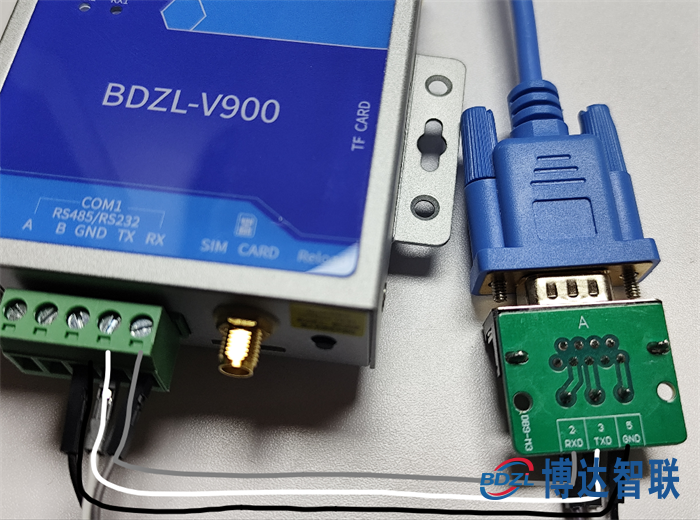

如图所示:232转换头的TX接接网关上的TX,RX接网关上的RX,GND地接网关上的GND

注:如果不是使用转换线, 则一般为RX接网关TX, TX接网关RX,GND地接网关GND

串口接线

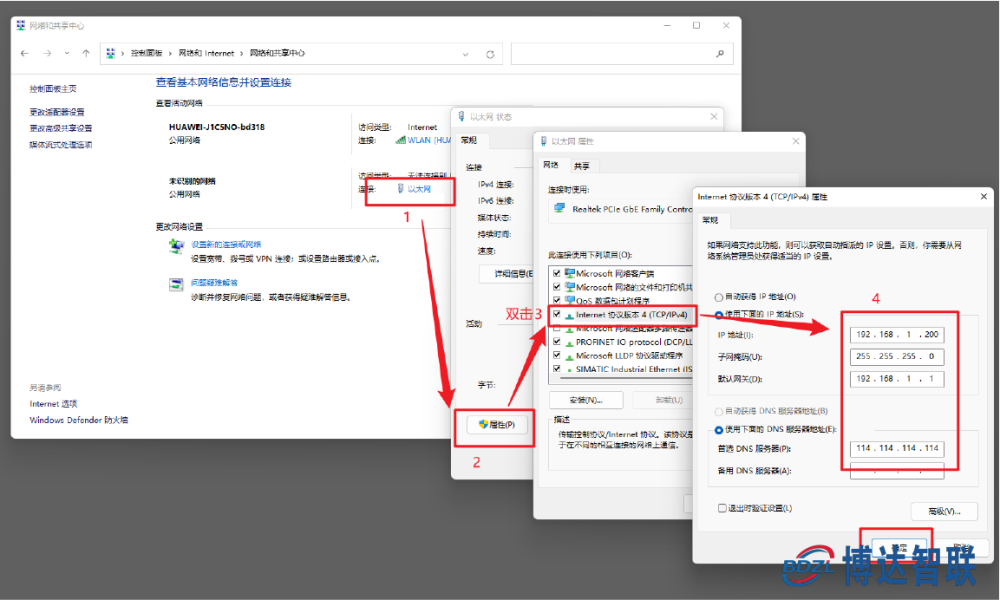

打开控制面板选择与网关相连接的以太网口,在弹框的属性中选择Internet协议版本4(TCP/IPV4),再进入属性里按照图中的IP地址输入静态IP进行配置

注:初次配置静态IP时才可按图中输入

静态IP

3.在浏览器输入 http://192.168.1.233 后进行登录

wKgaomWmVN-APSuzAADwCIk0LSc425.jpg第二步 配置联网方式

注:根据所需的联网方式去选择对应的配置,切换联网方式后需重新配置

4G联网:

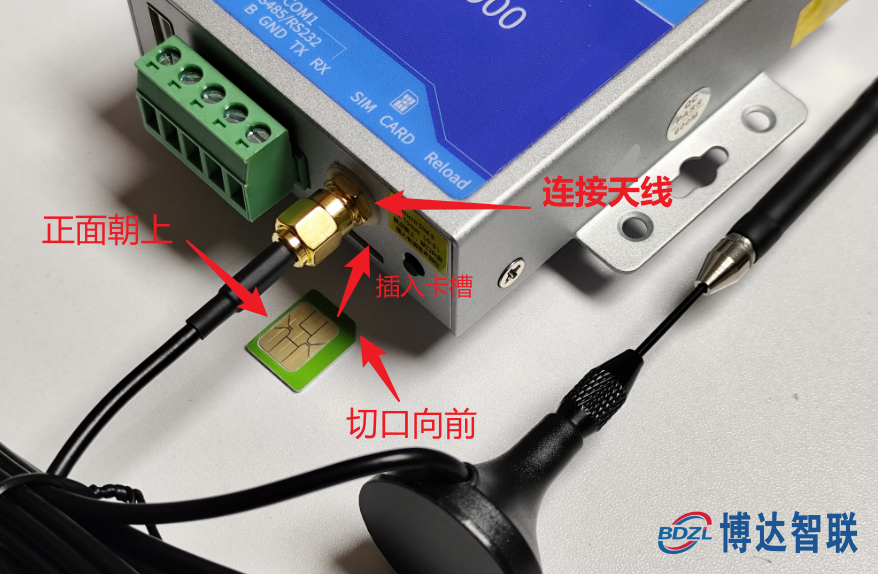

需先按照下方示意图正确插入4G物联网卡以及4G天线

image-20231220120658999

选择4G联网,须在联网方式中选择4G联网,提交配置后重启网关;出厂默认设置为4G联网,无需进行任何配置

image-20231220115038594WIFI联网:

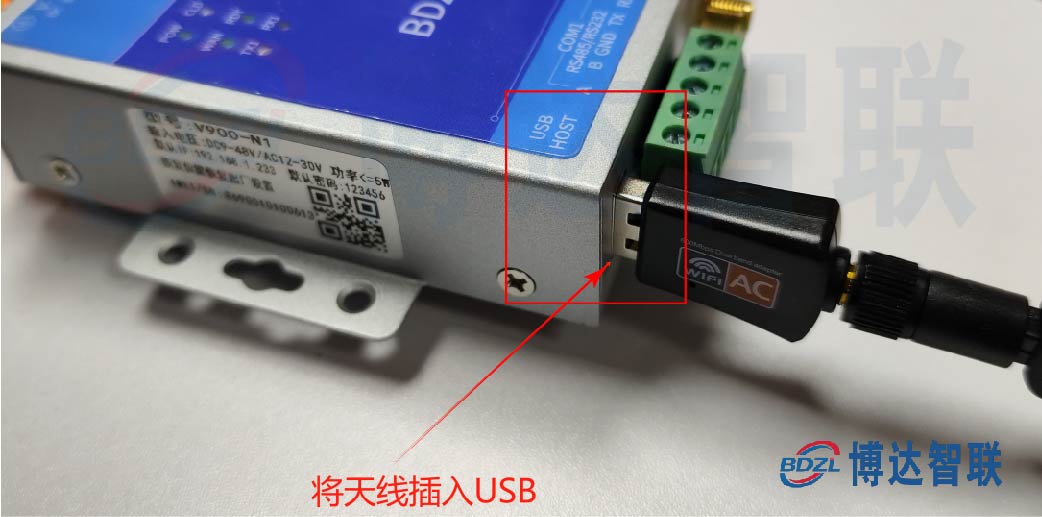

将WIFI 天线插入网关的USB口进行连接

WIFI接线

直接搜寻附近热点选择连接后输入密码;

点击测试WIFI, 电子元器件采购网 测试是否可以连接成功;

在联网方式中选择WIFI联网,提交配置后重启网关即可

WIFI联网有线联网:

将网线连接至电脑

0e79cb2121e5e4cf95a4caded83b7c2_看图王

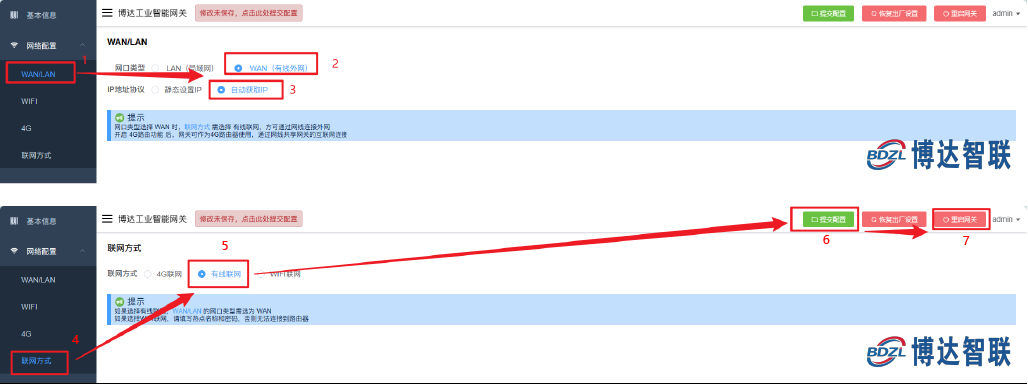

网络配置中选择WAN/LAN,网口类型选择WAN,再自动获取IP;

在联网方式中选择有线联网,提交配置后重启网关即可

有线联网第三步 远程透传配置工具步骤

下载透传工具后进行解压

双击打开远程透传工具,输入厂家提供的账号密码进行登录

image-20231206153734735

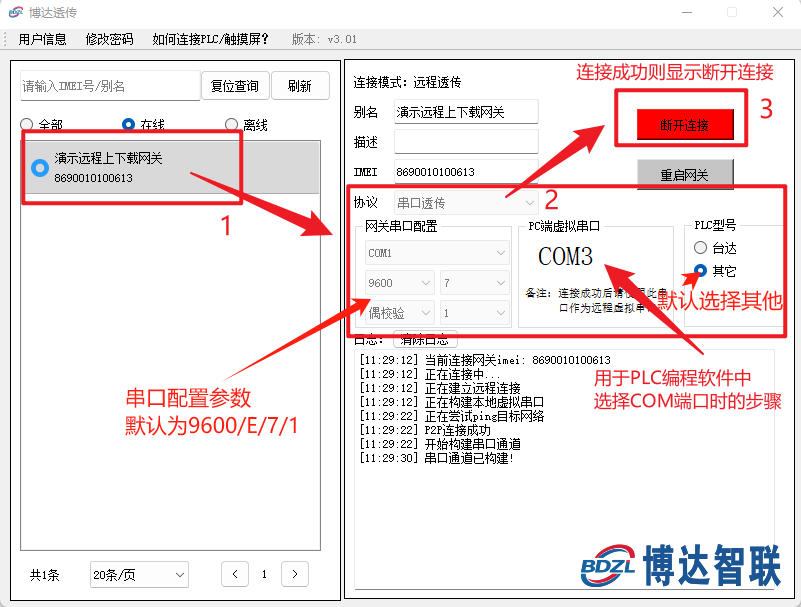

选择串口透传协议后,串口配置-选择PLC连接网关的串口(配置信息如图所示),点击连接网关按钮

透传工具生成随机串口编号,用于编程软件中选择COM端口时的步骤

wKgZomWmWyCAYE2YAADUVumWN94638.png第四步 PLC编程软件配置步骤

电脑下载并打开PLC编程软件,新建工程选择该款PLC型号;

确认后选择连接目标,双击选择计算机侧为Serial USB;

选择与透传工具上一致的虚拟串口以及波特率, 详细设置可配置校验位停止位等,确认后进行通信测试即可

image-20240102115024104第五步 程序远程上下载/监控步骤

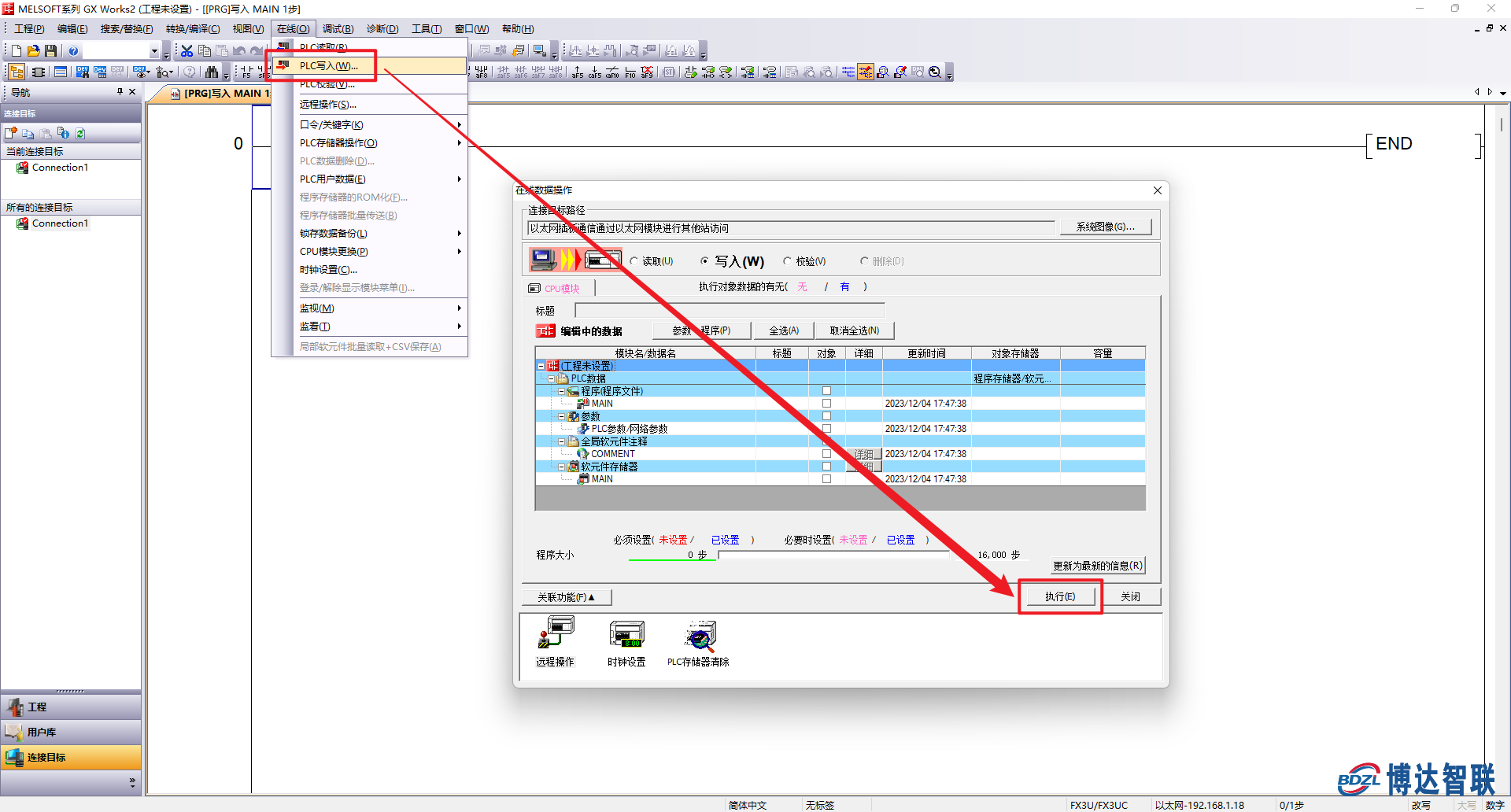

点击在线,选择PLC写入,远程将程序下载至PLC

image-20231204175655328

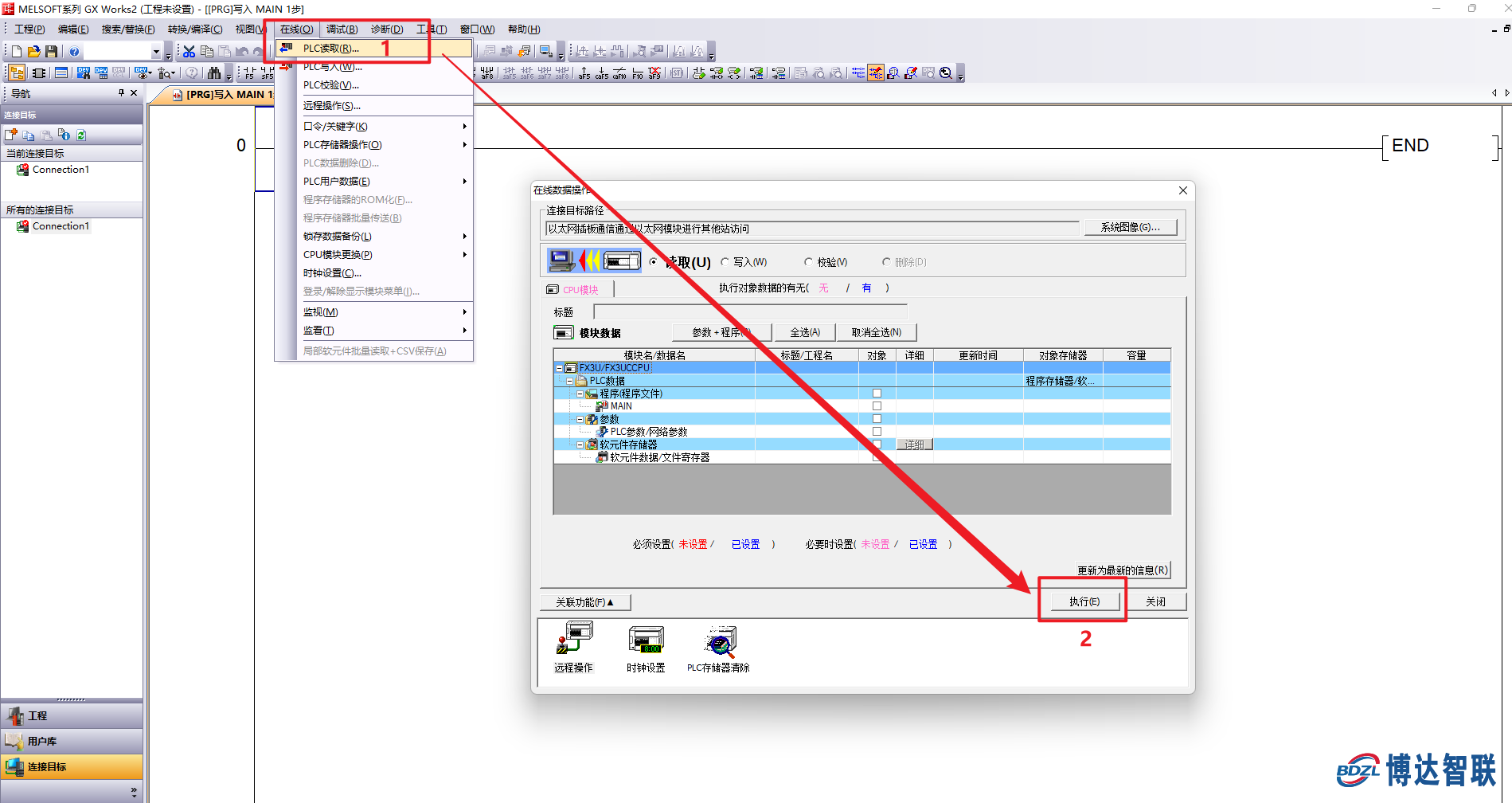

点击PLC读取,远程将PLC程序上传至电脑

image-20231204175555989

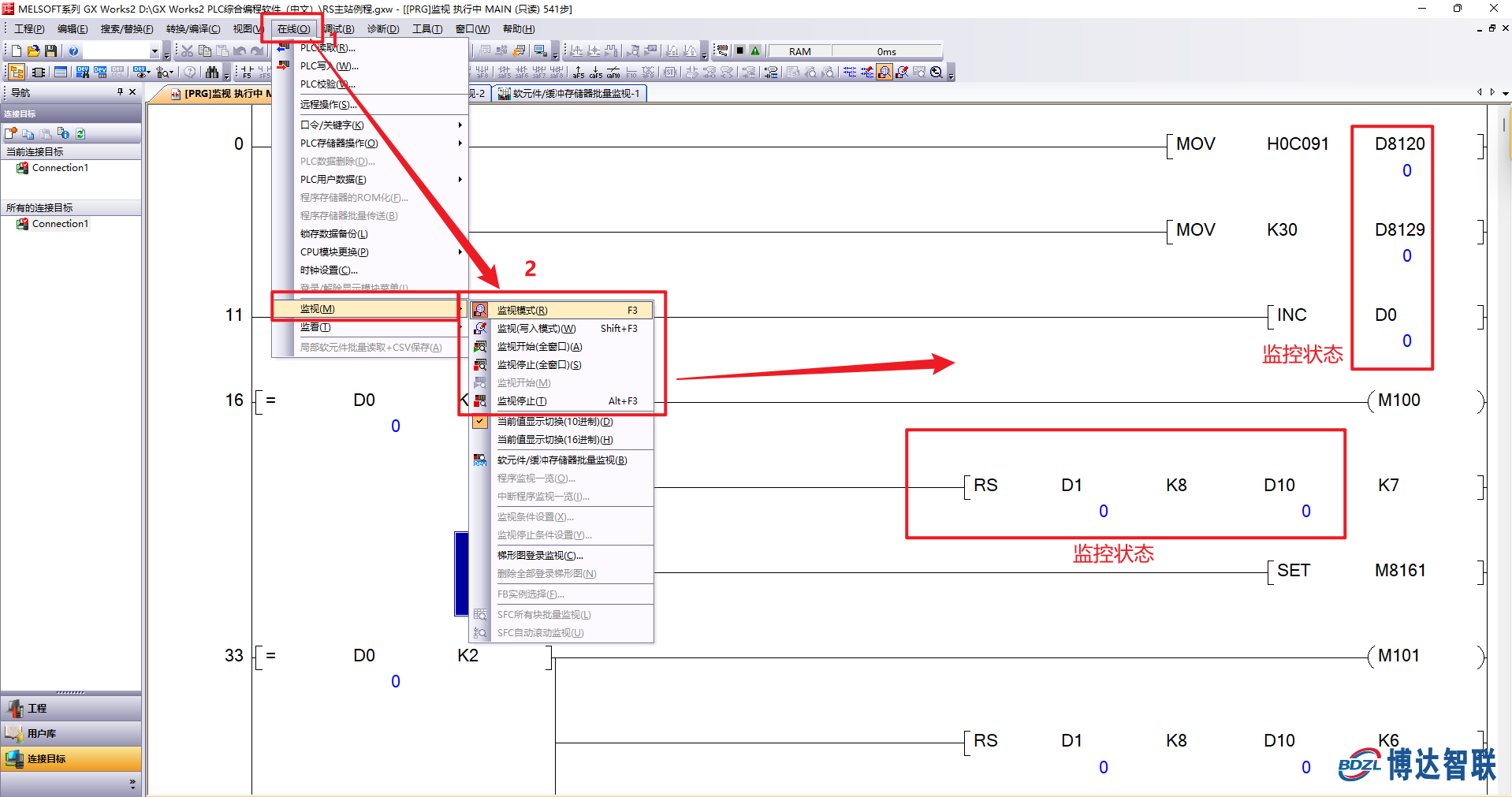

点击图中的在线-监视开启监视模式,实现远程实时监控PLC的运行状态
